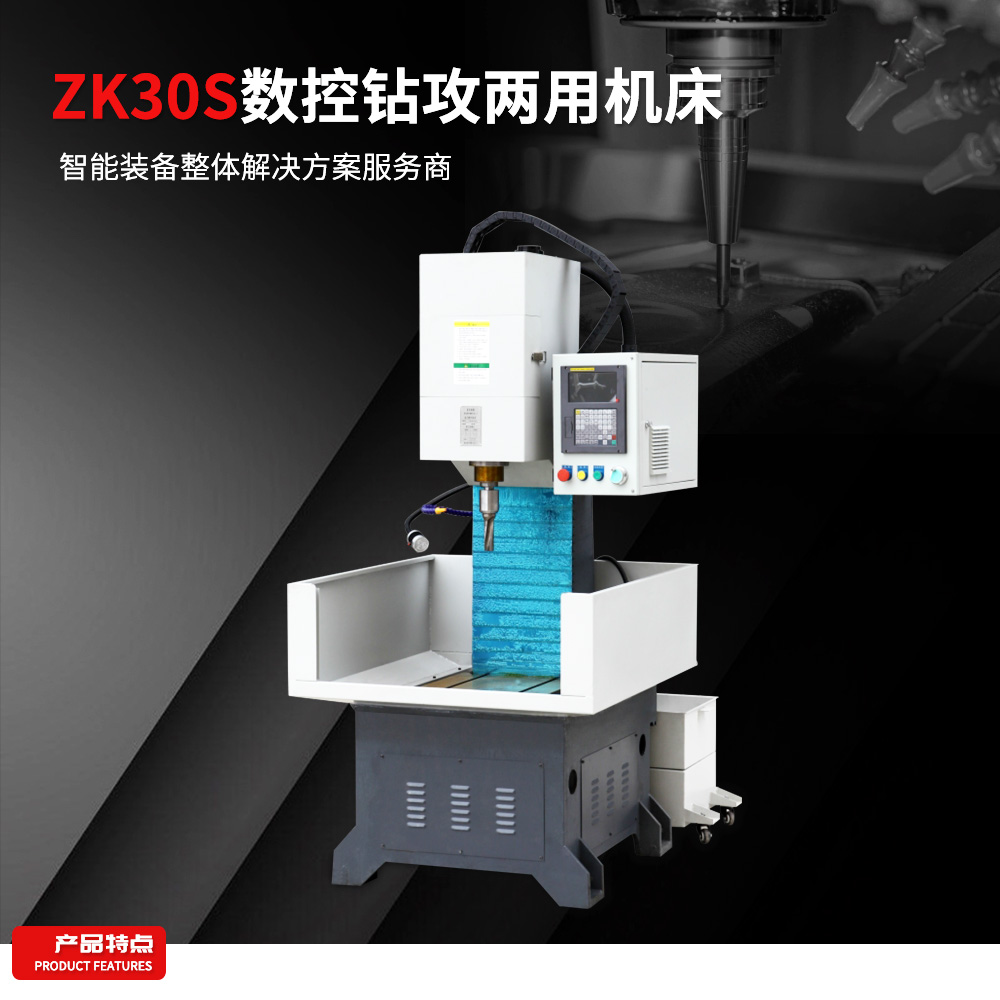

ZK30S數控鉆攻兩用機床
0.00
0.00
各坐標移動均采用伺服電機驅動，操作方便，靈活，精度穩定。基本布局為：滑座在床身上全長貫穿移動，單邊敞開式，結構簡單方便，便于工件的上下安裝和下班后衛生的清理，便于維護，占地面積小，適于長工件的加工與生產?；系牧⒅推胀〒u臂鉆床一樣采用圓柱形立柱，搖臂可以上下升降，便于不同高度的工件的加工。X軸即滑座運動采用進口減速器，齒輪，齒條，確保運動時的剛度及運動精度。床身導軌沒有防護拉板，保證齒條，光柵尺和機電電器開關不受外界污染。X軸采用進口原裝光柵尺，保證X軸定位精度。
| 型號Model | ZK-30S |
| 工作臺尺寸Workbench dimensions | 480mm*450mm |
| 主軸鼻端至工作臺距離Distance from nose end of spindle to work table | 220-700mm |
| 工作臺T型槽尺寸T-groove sizeof work table | 14*2-320mm |
| 主軸轉速Spindle speed | 50-3000r/min |
| 主軸錐孔尺寸Spindle taper holesize | MT3(選配BT30) |
| 鑽孔直徑Maximum borehole diameter | 30mm |
| 攻絲Maximum tapping | M1.0-M20 |
| 主軸功率Spindle power | 2.2-3.7KW |
| Z軸行程Z axis stroke | 480mm |
| Z軸快進速度Z-Axis FastForward Speed | 6000mm/min |
| Z軸定位精度Z-axis positon ing accuracy | 0.01 |
| Z軸重復定位精度Repeated positioning accuracy of Z-axis | 0.008 |
| Z軸導軌形式Z-Axis Guideway Form | 上銀30線軌H級 |
| Z軸滾珠絲杠規格Specification of Z-axis ball screw | 上銀3205 |
| 主軸速度顯示Spindle Speed Display | G代碼編程顯示 |
| 控制器型號Controller Model | DF-10 |
| 循環啟動形式Cyclic Start Form | 手動循環按鈕(選配加腳踏開關) |
| 占地面積Area covered | 1300*1400*2350mm |
| 機器重量(約)Machine weight | 1080KG |
| 總電力容量Total power capacity | 6.6KW |
